Endüstriyel Otomasyon için Sonsuz Dişli Redüktörleri
Otomasyon mühendisleri bazen, uygulamanın gerçekten bu hassasiyet ve maliyet seviyesine ihtiyaç duyup duymadığını sorgulamadan, planet dişli veya servo entegre sürücülere yönelirler. Bu kılavuz, nerede bu tür sürücülerin kullanılması gerektiğini tanımlar. sonsuz dişli redüktörü Otomasyon sürücülerinde doğru seçim hangisi ve gerçekten doğru seçim değil mi, bu ayrımı güvenle yapabilmek için gerekli teknik verilerle birlikte.
Otomasyon Tahrik Sistemlerinde Hassasiyet Spektrumu: Sonsuz Dişli Tahrik Sistemlerinin Konumu
Endüstriyel otomasyon, malzeme taşıma kapısında ±5 mm'den hassas CNC işleme tezgahında ±0,01 mm'ye kadar çeşitli konumlandırma gereksinimlerini kapsar. Bu uygulamaların hepsinin aynı redüktöre ihtiyacı yoktur. Cerrahi robot ekseninde neredeyse sıfır boşluk sağlayan harmonik bir sürücü, güneş açısını yalnızca 0,5 derece içinde tutması gereken bir güneş paneli takip sisteminde gerçekten gereksiz ve aşırı pahalıdır.
A sonsuz dişli redüktörü Bu hassasiyet spektrumunun belirli ve kullanışlı bir bölümünü işgal eder. Tüm otomasyon uygulamaları için doğru çözüm değildir, ancak doğru alt küme için — düşük çıktı hızı, tek yönlü veya nadiren tersine çevrilen, dik açılı yerleşim, orta hassasiyet, maliyete duyarlı — uygulama için gerçekten önemli olan her kriterde daha pahalı alternatiflerden düzenli olarak daha iyi performans gösterir.
Bu alt kümenin sınırlarının nerede olduğunu anlamak, özelliklerin genel bir karşılaştırmasından daha faydalıdır. Aşağıdaki iki bölüm, bu sınırları dürüstçe tanımlar; buna, bir sonsuz dişli hız düşürücü Bu doğru araç değil.
Sonsuz dişli redüktörlerin otomasyon sistemlerinde kullanım alanları ve kullanım alanları nelerdir?
Sonsuz dişli redüktörünün kullanılması gereken uygulamalar
Konumlandırma gereksinimleri ±0,5 mm veya daha gevşek olmalı, tahrik yönü esas olarak tek yönlü veya nadiren tersine çevrilmeli, çıkış hızı 100 rpm'nin altında olmalı ve dik açılı bir tahrik düzeni ya gerekli ya da uygun olmalıdır. Örnekler: güneş takip sistemi azimut ekseni, otomatik kapı veya bariyer tahriki, paketleme hızı kontrol bölümü, sera rafı tahriki, büyük açısal adımlara sahip (30 derece veya daha fazla) indeksleme döner tablası.
Bu uygulamalarda bir standart sonsuz dişli kutusu Bu çözüm, planet veya harmonik çözümlere kıyasla çok daha düşük bir maliyetle konumlandırma gereksinimini karşılar ve ayrıca güç kesildiğinde konumun kendiliğinden kilitlenmesi avantajını sunar; bu da hareket kontrol sisteminden güç gerektiren konum sabitleme ihtiyacını ortadan kaldırır.
Farklı Bir Redüktörün Daha Uygun Olduğu Uygulamalar
Saatte 100'den fazla yön değiştirmeyi içeren yüksek frekanslı ileri geri hareket, sonsuz dişli çark ağında helisel veya planet dişli tahrik sistemlerinin daha iyi başa çıkabildiği döngüsel termal yüklenmeye neden olur. Birikmiş açısal hatanın 0,05 derecenin altında kalması gereken geri tepme hassasiyetine sahip çift yönlü konumlandırma, standart bir sistemle güvenilir bir şekilde gerçekleştirilemez. sonsuz dişli redüktörü Diş aşınması zamanla kademeli olarak geri tepmeyi artırdıkça, kullanım ömrü boyunca bu durum ortaya çıkar.
Kompakt bir gövdede 3.000 N·m'nin üzerinde çıkış torku gerektiren uygulamalar da tipik sonsuz dişli redüktörlerin kapsamı dışındadır; bu durumlarda çok kademeli helisel, spiral konik veya endüstriyel planet dişli tahrik sistemleri daha pratiktir. Tüm bu durumlarda, alternatifin maliyet farkı, pazarlama tercihiyle değil, performans gereksinimiyle haklı çıkarılır.
| Otomasyon Durumu | Sonsuz Dişli Redüktörü | Sarmal / Gezegensel | Karar Mantığı |
|---|---|---|---|
| Çıkış hızı < 60 rpm, dik açı gerekli | Tercih edilen | Ek bir pah aşamasına ihtiyaç var. | Solucan daha basit ve daha düşük maliyetli. |
| Güç kapalıyken pozisyonun korunması gerekiyor | Tercih edilen | Güçlü tutma veya frenleme mekanizmasına ihtiyaç duyar. | Sonsuz dişli kendiliğinden kilitlenme frenleme sorununu ortadan kaldırır. |
| Gerekli tekrarlanabilirlik < 0,05° | Yalnızca VRV030 AR sınıfını kullanın. | Standart helisel veya planet | Standart sonsuz vida yetersiz; hassas sınıf vida gerekiyor. |
| Yüksek frekanslı çift yönlü, > 150 dev/saat | Tavsiye edilmez | Gezegensel veya helisel tercih edilir | Termal döngü, sonsuz dişli tahrik sisteminin ömrünü sınırlar. |
| Maliyet, temel bir kısıtlama unsurudur. | Güçlü avantaj | Genellikle 2 ila 5 kat daha yüksek maliyet | Eğer solucan gerekli şartları karşılıyorsa, maliyet tasarrufu önemli ölçüde olur. |

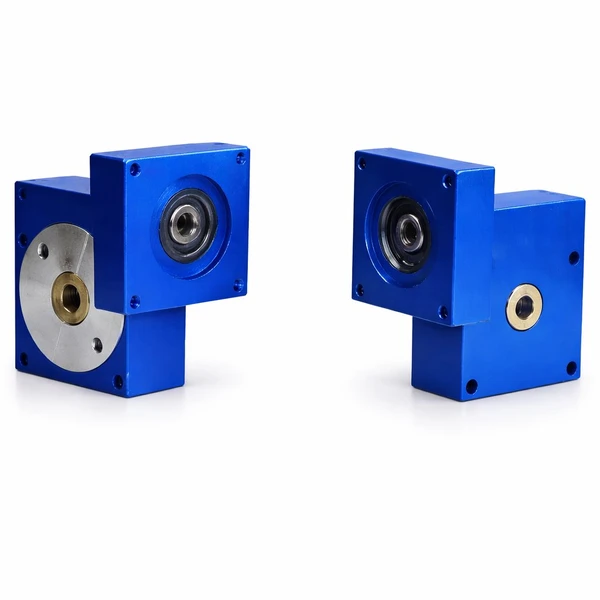

VRV030 Hassas Sonsuz Dişli Redüktörü: Teknik Detaylar
Standarttan daha iyi konum doğruluğuna ihtiyaç duyan otomasyon uygulamaları için sonsuz dişli redüktörü VRV030 hassas serisi, aynı kompakt alüminyum gövde içinde üç farklı boşluk seviyesi sunar. Her bir seviye, sadece bir pazarlama terimi değil, üretim sürecinden kaynaklanan ölçülebilir bir taahhüdü temsil eder.
Üç Tepki Sınıfı Açıklanıyor
Standart Sınıf (≤ 0,24°): Standart dişli kesme toleransları ve montaj boşluklarıyla üretilmiştir. Çıkış milinde ±0,5 mm veya daha gevşek konumlandırma gereksiniminin olduğu otomasyon tahrik sistemleri için uygundur. Güneş takip sistemleri, kapı tahrik sistemleri ve hız kontrol bölümleri bu aralığa girer.
A Sınıfı (≤ 0,13°): Daha sıkı dişli kesme toleransları ve seçici montaj — eşleşen sonsuz vida ve dişli çiftleri rastgele monte edilmek yerine ölçülerek eşleştirilir. Bu, Standart sınıfın boşluğunu yarıya indirir. Döner indeksleme tablaları, etiket ve baskı kayıt tahrikleri ve orta hassasiyetli servo motor eşleşmeleri için uygundur.
AR Sınıfı (≤ 0,066°): VRV030 serisinin en yüksek hassasiyet derecesi. Ek bir ön yükleme ayarı ile eşleştirilmiş çift üretim yöntemiyle elde edilmiştir. 0,066° boşluk yaklaşık 4,4 yay dakikasına karşılık gelir ve önemli ölçüde daha düşük bir fiyat noktasında hassas harmonik tahrik sistemlerinin giriş eşiğine yaklaşır. İşbirlikçi robot bilek eklemlerinde, dağıtım başlığı tahrik sistemlerinde ve laboratuvar aletlerinin konumlandırılmasında kullanılır.
VRV030'u Servo ve Step Motorlarla Eşleştirme
VRV030 sonsuz dişli motoru veya redüktörü, bir adaptör aracılığıyla standart NEMA ve IEC servo motor cıvata düzenleriyle uyumlu IEC motor flanşlarını ve şaft girişlerini kabul eder. Servo uygulamaları için, VRV030'un yansıyan ataleti, servo amplifikatörünün atalet oranı spesifikasyonuna göre kontrol edilmelidir; büyük bir dişli oranı, yansıyan yük ataletini önemli ölçüde azaltır, bu da servo tepkisini iyileştirebilir ancak yeni, daha düşük atalet koşulunda salınımı önlemek için amplifikatörün hız döngüsü kazancının ayarlanmasını gerektirebilir.
Açık döngüde (enkodersiz) pozisyon kontrolünün yapıldığı step motor uygulamalarında, VRV030'un uygun oranlarda kendiliğinden kilitlenmesi, motor hareketsiz haldeyken gerekli tutma akımı ihtiyacını ortadan kaldırarak motorun termal ömrünü uzatır ve güç tüketimini azaltır. Çıkıştaki adım açısı çözünürlüğü, step motorun adım açısının dişli oranına bölünmesiyle elde edilir: 30:1 oranında 1,8°'lik bir step motor, çıkış milinde adım başına 0,06° üretir.
VRV030 serisine ve tüm sonsuz dişli redüktör çeşitlerine göz atın. Geri tepme sınıfı spesifikasyonları ve boyutlandırma çizimleri için.
Seçim Mantığını Uygulamada Gösteren Dört Otomasyon Uygulaması
Güneş Takip Sistemi — Azimut Sürücüsü
Solucan redüktörü neden kullanılır: Azimut ekseni, hız tersine çevrilmesi olmadan günde 180 derece döner. Çıkış hızı maksimum 0,25 rpm'dir. Güneş açısının ±0,5 derece içinde tutulması gerekir; bu da standartların oldukça altındadır. sonsuz dişli redüktörü Geri tepme. 60:1 oranında kendiliğinden kilitlenen mekanizma, gece veya bulutlu havalarda güç desteğine gerek kalmadan panel konumunu korur. Dik açılı yerleşim, panel destek yapılarındaki tipik tahrik mili yönüyle uyumludur.
Seçilen yapılandırma: NMRV063, 60:1 oranında, 0,12 kW motora sahip ve dış mekan kurulumu için IP65 koruma sınıfındadır. Her bir izleme ekseni için toplam tahrik maliyeti, aynı montajcı tarafından daha önce kullanılan eşdeğer bir planet dişli çözümüne göre 64% daha düşüktür.
Otomatik Paketleme Dağıtıcısı — Miktar Kontrolü
Solucan redüktörü neden kullanılır: Kap başına sabit sayıda tablet veya kapsülü ölçen bir dağıtıcı, kısa, aralıklı döngülerle (tipik olarak kap başına 1-2 saniye) 12-18 rpm çıkış hızında çalışır. Gerekli konum doğruluğu: ±1 tam disk devri (360°). Standart sonsuz dişli kutusu 0,5°'nin altındaki geri tepme bu gereksinim karşısında ihmal edilebilir düzeydedir. Kendiliğinden kilitlenen mekanizma, güçlendirilmiş bir fren olmadan, dağıtım diskinin konumunu döngüler arasında sabit tutar.
Seçilen yapılandırma: NMRV040, 40:1 sıkıştırma oranına sahip, 0,18 kW motorlu, ilaç endüstrisi ortamı için paslanmaz çelik çıkış mili. IPA yıkama temizleme işlemleri için Viton contalar. İçi boş mil çıkışı, redüktör ile dağıtıcı disk mili arasındaki bağlantıyı ortadan kaldırmıştır.
İşbirlikçi Robot Bileği — Hassas Servo Ekseni
Hassas sonsuz dişli redüktör neden tercih edilir? Düşük yük kapasiteli işbirlikçi robot kolunun bilek dönüş ekseni, kompakt dik açılı geometriye, tork çoğaltımı için 30:1 ila 50:1 oranına ve uç efektörde tekrarlanabilir konumlandırma için 0,1°'nin altında boşluğa ihtiyaç duyar. VRV030 AR sınıfı (≤ 0,066°), eşdeğer bir harmonik tahrik düzeneğine göre önemli ölçüde daha düşük maliyet ve ağırlıkla bu üç gereksinimi de karşılar.
Seçilen yapılandırma: VRV030 AR sınıfı, 40:1 oranlı, 100W servo motorla eşleştirilmiştir. 40:1 oranındaki kendiliğinden kilitleme özelliği, hareketsiz pozisyonlarda güçlendirilmiş tutma torkunu ortadan kaldırarak, uzun süreli hareketsiz kalma sürelerinde servo motor üzerindeki termal yükü azaltır.
Laboratuvar Aleti — Hassas Numune Konumlandırma
Solucan redüktörü neden kullanılır: Laboratuvar numune döner tablası, sessiz çalışma (0,5 m'de 40 dB(A)'nın altında), küçük fiziksel alan ve 15 veya 30 derecelik adım aralıklarında doğru açısal indeksleme gerektirir. Çıkış hızı 2-5 rpm olup, sonsuz dişli tahrikini termal olarak hafif hale getirir. Eloksallı alüminyum gövde, laboratuvar temizlik maddelerine karşı gerekli korozyon direncini sağlar.
Seçilen yapılandırma: Yüksek çözünürlüklü kademeli motorla 50:1 oranında A Sınıfı VRV030. İndeksleme sırasında 0,5 m'de ölçülen gürültü: 37 dB(A). 0,13° A Sınıfı boşluk, 50 mm'lik bir döner tabla yarıçapında ±0,11 mm'lik doğrusal konumlandırma hatasına karşılık gelir; bu da cihaz spesifikasyonunda belirtilen ±0,2 mm'lik örnek konumlandırma toleransı dahilindedir.
Hassas Sonsuz Dişli, Harmonik Tahrik ve RV Redüktörü: Dürüst Bir Karşılaştırma
Bu üç redüktör tipi, otomasyon hassas pazarının örtüşen ancak farklı segmentlerine hizmet etmektedir. Aşağıdaki karşılaştırma, çalışma koşullarını nadiren yansıtan genel özellikler yerine, sürücü seçimi kararlarını gerçekten etkileyen özelliklere odaklanmaktadır:
| Faktör | Sonsuz Dişli Redüktörü (VRV030 AR) | Harmonik Sürücü | RV (Sikloidal) Redüktör |
|---|---|---|---|
| Tepki | ≤ 0,066° (AR sınıfı) | ≤ 0,010° – 0,020° | ≤ 0,020° – 0,040° |
| Yeterlik | 72 – 82% | 80 – 85% | 85 – 92% |
| Kendiliğinden kilitlenen (pozisyon tutma) | Evet (oran ≥ 20:1 ise) | HAYIR | HAYIR |
| Şok/darbe direnci | İyi | Zayıf (esnek dişli hasarı riski) | Harika |
| Dik açılı çıkış | Standart | Yalnızca satır içi | Yalnızca satır içi |
| Göreceli fiyat (aynı oran/tork sınıfı) | Düşük – Orta | Yüksek | Çok Yüksek |
| En iyi otomasyon uyumu | Dik açılı, orta hassasiyetli, maliyete duyarlı, dış mekan veya kimyasal ortam | Ultra hassas, doğrusal eksen, hafif yük, temiz ortam | Yüksek tork, yüksek şok, endüstriyel robot eklemi, sıralı |
Geri Tepme Etkisi Hesaplaması: Redüktör Geri Tepmesi Sisteminizi Gerçekte Ne Kadar Etkiliyor?
Veri sayfasındaki açısal boşluk değeri, yalnızca hareket yönü tersine döndüğünde konumlandırma hatası haline gelir. Tek yönlü uygulamalarda — tahrik mekanizması her zaman aynı taraftan bir ayar noktasına yaklaştığında — boşluğun tekrarlanabilirlik üzerinde hiçbir etkisi yoktur. Çift yönlü konumlandırma gerektiğinde, boşluk uç efektörde veya çıkış mekanizmasında doğrusal bir hataya dönüşür.
Bu etkinin boyutunu somutlaştıran iki örnek şöyledir:
Sonsuz dişli ağının geometrisi, hem kendiliğinden kilitlenme davranışını hem de çıkış milindeki etkili boşluğu tanımlamak için kurşun açısı, sürtünme açısı ve dişli oranının nasıl etkileşimde bulunduğunu belirler. Belirli bir çerçeve boyutu ve oranı için, boşluk imalat sırasında dişli kesme tolerans sınıfı ve montaj boşluğu ile kontrol edilir; üç VRV030 sınıfı, bu imalat hassasiyeti ölçeğinde ölçülebilir farklı noktaları temsil eder.
| Örnek Uygulama | Standart (0,24°) | A Sınıfı (0,13°) | Sınıf AR (0,066°) | Tipik Tolerans |
|---|---|---|---|---|
| Kurşun vida, 5 mm adım (doğrusal konumlandırma) |
0,0033 mm | 0,0018 mm | 0,0009 mm | ± 0,05 mm |
| Döner tabla, 300 mm yarıçap (kenar konum hatası) |
1,26 mm | 0,68 mm | 0,35 mm | ± 0,5 mm |
| Robot kolu, 600 mm erişim mesafesi (uç efektör konum hatası) |
2,51 mm | 1,36 mm | 0,69 mm | ± 1,0 mm |
Tabloyu incelediğimizde: kurşun vida uygulaması için, üç VRV030 boşluk sınıfının tamamı ±0,05 mm tolerans dahilindedir — Standart sınıf yeterlidir ve AR sınıfının ek ücretine gerek yoktur. ±1,0 mm toleransa karşı 600 mm erişime sahip robot kolu için, Standart sınıf çok gevşektir, A sınıfı sınırdadır ve AR sınıfı doğru seçimdir.
Geri tepme hesaplamasının pratik kullanımı işte burada yatıyor: Geri tepme sınıfı seçimindeki tahmini ortadan kaldırıyor. Tahrik geometrisini (çıkış yarıçapı veya kurşun vida adımı) ve gerekli konumlandırma toleransını biliyorsanız, gereksinimi karşılayan sınıf, muhafazakar aşırı spesifikasyon yerine analitik olarak seçilebilir. Mühendislik ekibimizle iletişime geçin. Belirli bir tahrik geometrisi için hesaplamaya ihtiyacınız varsa.
Sıkça Sorulan Sorular — Otomasyon Sonsuz Dişli Redüktör Seçimi
Montajdan sonra sonsuz dişli redüktörünün boşluğunu nasıl ölçerim?
VRV030 AR sınıfı sonsuz dişli redüktörüne özel yağlayıcı gerekiyor mu?
Hassas sonsuz dişli redüktörünün boşluğu sıcaklık nasıl etkilenir?
VRV030 geri tepme sınıfı, kullanım ömrü boyunca ne kadar süreyle belirtilen sınırlar içinde kalır?
Otomasyon OEM üretim hacimlerinde VRV030 için ne tür tedarik kapasitesi mevcuttur?
Otomasyon uygulamanız için bir sonsuz dişli redüktörüne mi ihtiyacınız var?
Çıkış hızınızı, torkunuzu, gerekli konumlandırma hassasiyetinizi ve çalışma ortamınızı paylaşın; standart bir çözümün uygun olup olmadığını teyit edeceğiz. sonsuz dişli redüktörüVRV030 hassas ünitesi veya farklı bir konfigürasyon, tasarım kararınızı destekleyecek teknik verilerle birlikte uygulamanıza en uygun olanıdır. Bir uzman olarak sonsuz dişli redüktör üreticisiPrototip aşamasından seri üretime kadar otomasyon OEM projelerine destek veriyoruz.
